紅柱石莫來石耐火磚以天然紅柱石（Al?SiO?）為基體，高溫燒結后轉化為莫來石（3Al?O?·2SiO?）及玻璃相，Al?O?含量約60%-65%。其特點包括高耐火度（＞1790℃）、優異抗熱震性（1100℃水冷循環＞25次）、高溫體積穩定性好（線膨脹系數低至4.5×10??/℃），顯氣孔率＜18%，常溫耐壓強度＞50MPa。紅柱石轉化過程形成微裂紋增韌結構，顯著提升抗熱應力剝落能力，同時抗酸性熔渣及堿蒸氣侵蝕性能突出。

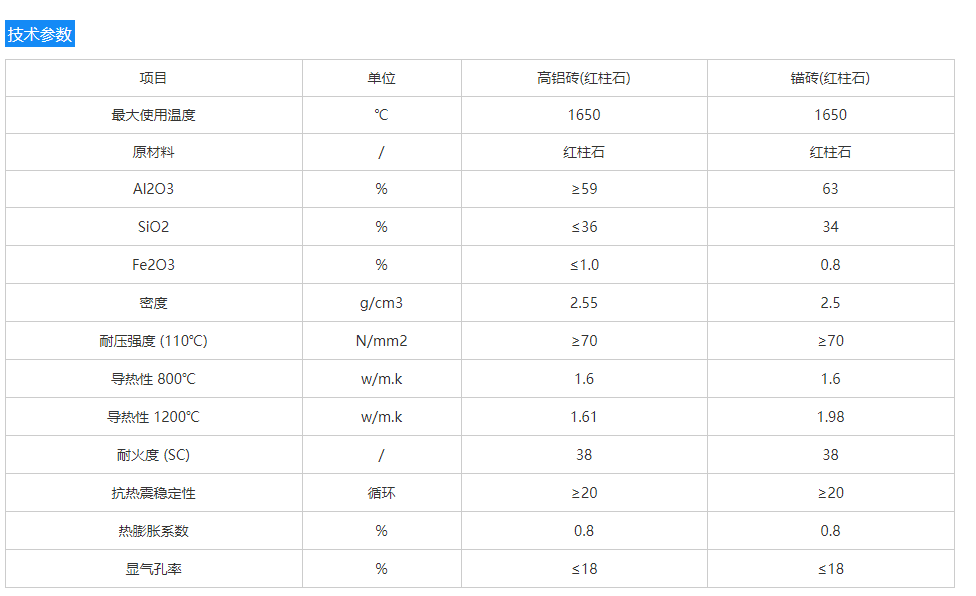

  主要應用于冶金高爐爐身、熱風爐拱頂、陶瓷窯爐燒成帶、玻璃熔窯蓄熱室等高溫及溫度波動頻繁部位，在1200-1550℃工況下可有效減少熱損并延長襯體壽命，兼具高鋁材料強度與莫來石抗熱震優勢，是高溫工業窯爐經濟高效的耐火解決方案。
